故障现象
车辆在使用充电桩充电时,充电桩指示灯亮,充电机电源工作灯亮,车辆无法充电现象。
诊断思路
可能原因:动力电池控制器故障、电池包故障、通讯故障。
故障诊断与排除
根据上述故障现象充电桩和充电机工作指示灯正常,第一个检查对象应该放在通讯和动力电池内部。用故障检测仪检测故障码及数据流,读出故障码:P1048(SOC过低保护故障)、P1040(电池单体电压欠压故障)、P1046(电池电压不均衡保护故障)、P0275(电池电压不均衡保护故障);读出数据流:动力电池单体电芯最低电压为2.516V、动力电池单体电芯最高电压为3.201V。

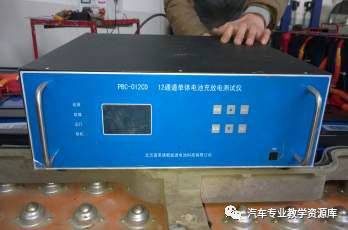

单体电芯电压差大于500mv时动力电池管理系统(BMS)启动充、放电保户而无法充电,经过更换动力电池单体电芯,动力电池故障解除,车辆恢复充电。
故障分析
通过以上故障诊断与排除过程,总结一下动力电池具备充电的条件:
① 充电桩与充电机或快充桩与动力电池的通讯要匹配。
② 车载充电机要能正常工作,无故障。
③ 整车控制器与充电机、动力电池控制器通讯要正常。
④ 唤醒信号要正常。
⑤ 整车控制器和动力电池控制器的生命信号要正常。
⑥ 单体电芯之间电压差小于500mv。
⑦ 高压电路无绝缘故障。
⑧ 动力电池包内部温度在充电的温度范围内。
